*A continuación se muestran los pasos para realizar una liberación de acero correcta*
Documentos en el DOCWEB:
VL-IT-PO-OP-GEN-004 INSTRUCCION DE TRABAJO PARA LIBERACION EN ACERO
VL-AV-PI-IN-GEN-008 AYUDA VISUAL DE IDENTIFICACIÓN DE TIPOS DE POSTES
VL-IT-PI-OP-GEN-016 INSTRUCCIÓN DE MEDICIÓN DE POSTES CON DISTANCIÓMETRO
1.- Validar el tipo de poste

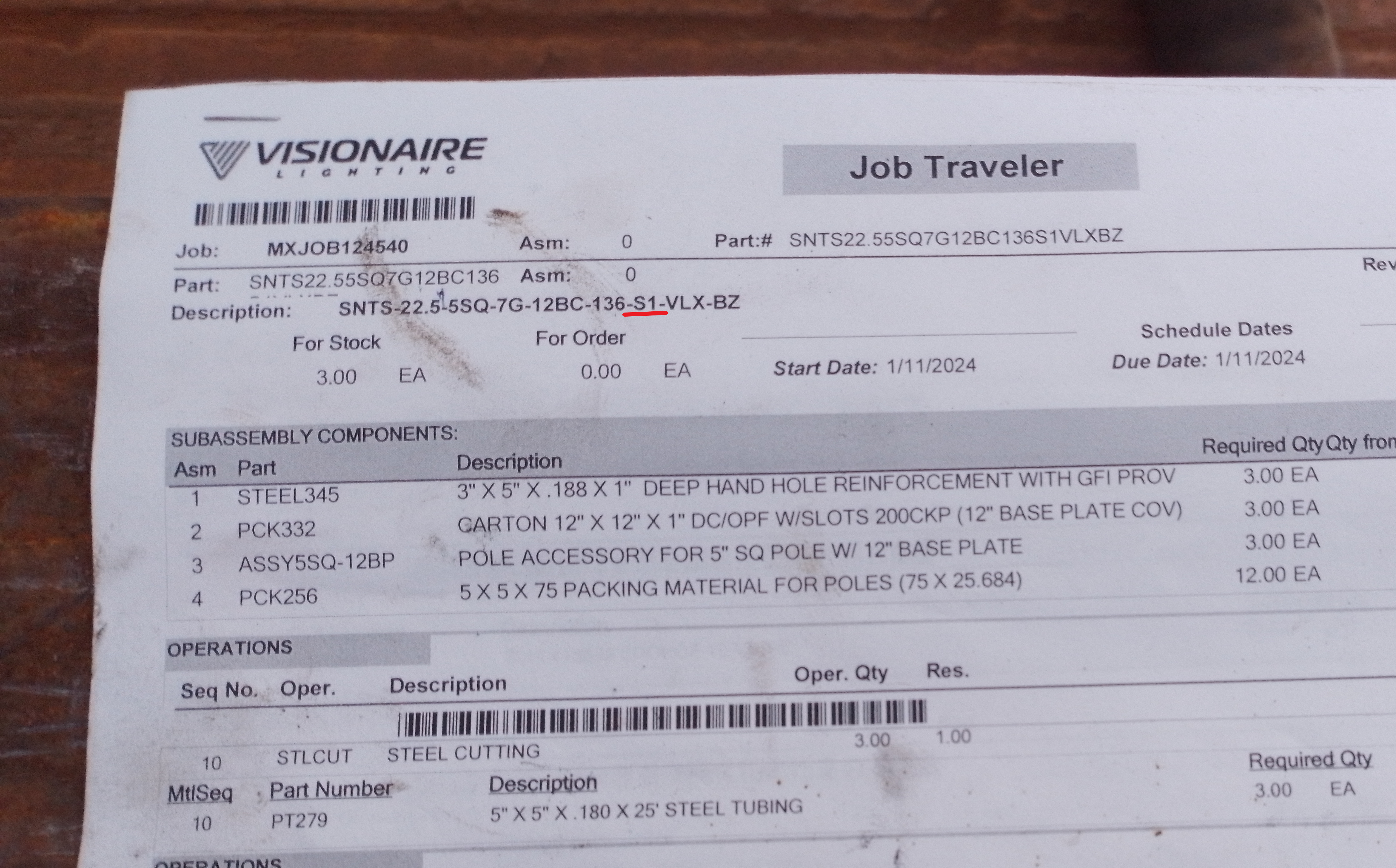

PASO 1: Leemos el job para identificar el tipo de poste que se va a liberar.
*Ayuda visual para la identificación de tipos de postes*
2.- Medir el largo del poste
PASO 1: Leemos el job para identificar la dimensión de largo que deben medir los postes de la orden.
PASO 2: Colocamos el Distanciómetro en la orilla del poste, nos aseguraremos que el láser marque la base del poste para una lectura correcta.
3.- Medir diámetro de Poste
PASO 1: Leemos el job para identificar el diámetro de los postes de la orden.
PASO 2: Verificamos la medida del diámetro de los postes con la cinta métrica.

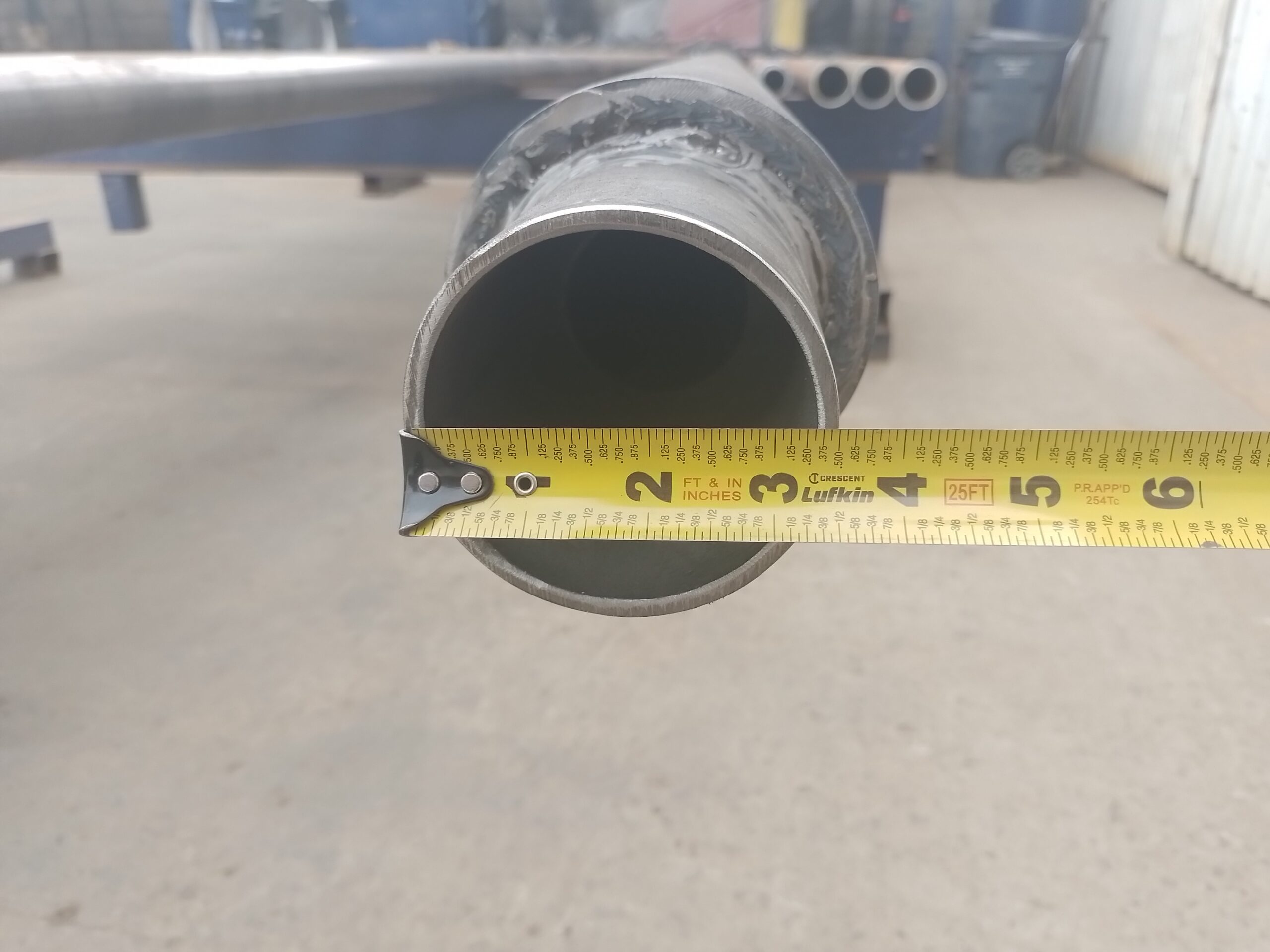

*Ejemplos de donde verificar el diámetro en los diferentes tipos de postes*
*Ejemplos de donde verificar el diámetro en los diferentes tipos de postes*
4.- Validar el espesor del poste
PASO 1: Leemos el job para identificar el grosor de los postes de la orden.
PASO 2: Verificamos el grosor de los poste.

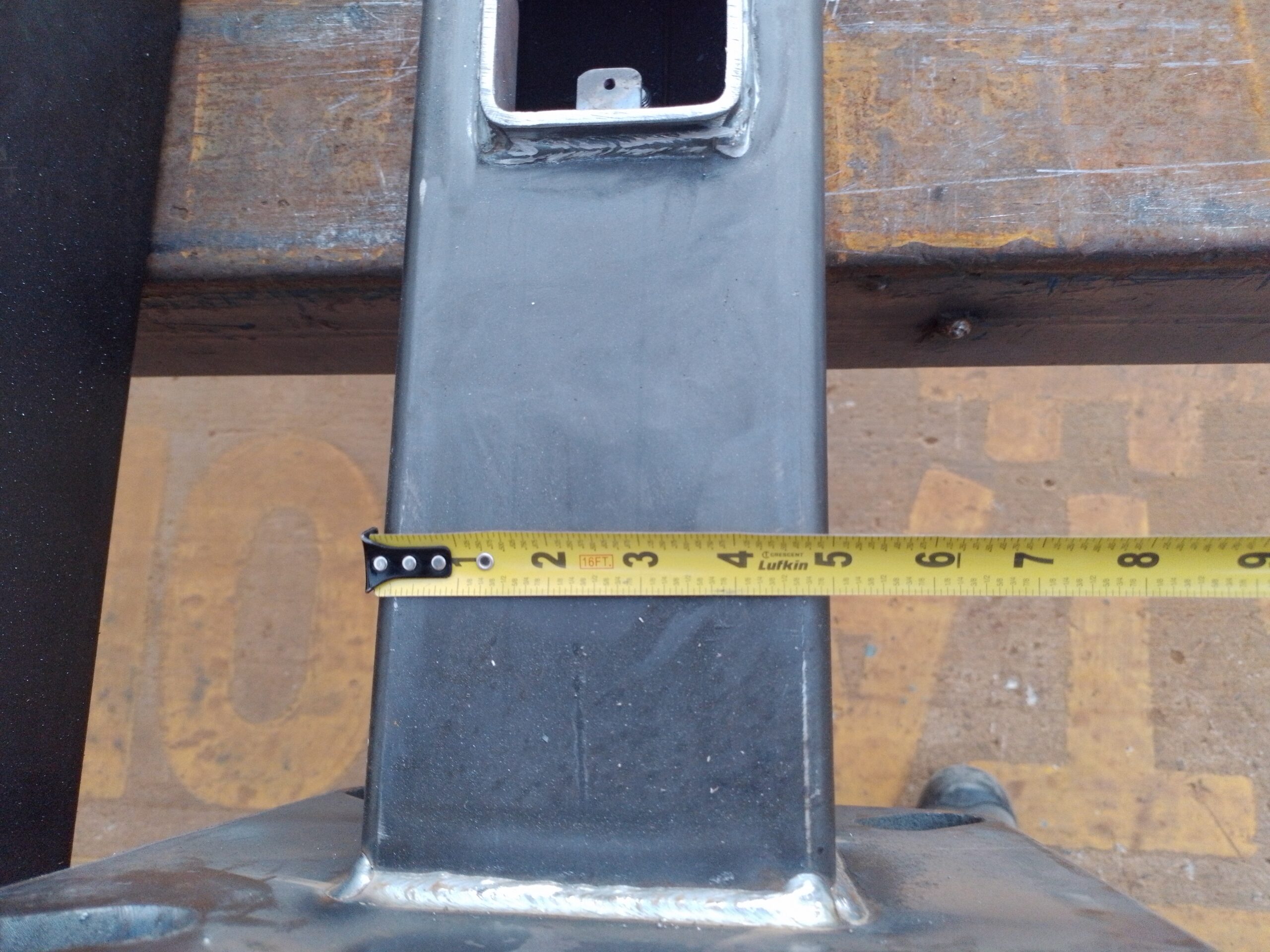

*Ejemplos de donde verificar el espesor en los diferentes tipos de postes*
*Ejemplos de donde verificar el espesor en los diferentes tipos de postes*
5.- Validar la base del poste
PASO 1: Leemos el job para identificar la medida de la base de los postes.
PASO 2: Verificamos la medida de la base de los postes con la cinta métrica.
6.- Validar dimensión de la perforación de la
Base.
PASO 1: Leemos el job para identificar la dimensión de la perforación de la base.
PASO 2: Verificamos la dimensión de la perforación. *136 = 1 1/4″*
PASO 1: Leemos el job para identificar la medida de de los postes de la orden.
PASO 2: Verificamos la dimensión de la perforación. *343 = 1″*
7.- Validar Tenon o Drilliliado del poste
TENON
PASO 1: Leemos el job para identificar las medidas del Tenon de los postes de la orden.
PASO 2: Verificamos la medida del radio del Tenon de los postes con la cinta métrica.
T3R = 3″
T238 = 2 3/8″
T312R = 3 1/2″, T4R = 4″
DRILLIADO
PASO 1: Leemos el job para identificar el tipo de drilliado de los postes.
*Imagen de postes con drilliado VLX*
8.- Validar el montaje
PASO 1: Leemos el job para identificar el tipo de montaje de los postes.
*Montaje S1*
*Montaje D2*
*Hoja de los diferentes tipos de Montajes*
9.- Validar Hand Hole

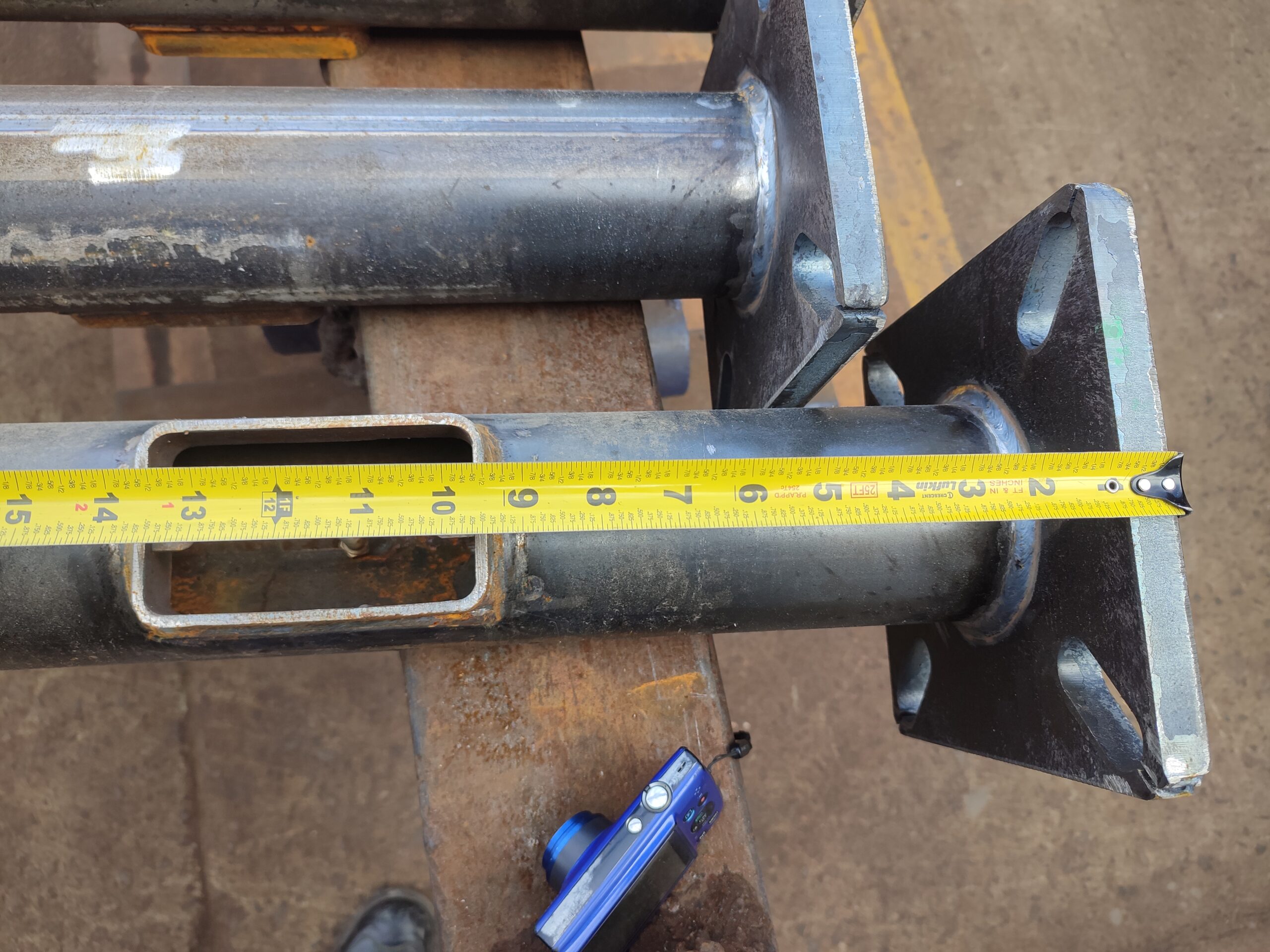

PASO 1: Verificamos que el Hand Hole este a un 1″ de la base del poste.
*Por último, marcamos con «OK» los postes validados*
